US Tail Winker LED 追加制作
秋葉原を歩いていてアンバー色、30°の中広角3mm.LEDを見つけました。3000mcdなの
ですが、斜めからの輝きが非常に綺麗！
メインではどうかと思いましたが、ついつい１０球
購入。
サンダー製「SDL-3N4TY」ですね。スペックは「2.3V
30mA」チョッとややこしいかも。
これをUS Tailのウィンカー部分に追加出来ない物だろうか？
空気孔？？ オリジナルのアッセンブリ下部に何か紙で丸く貼ってありますよね？
試しに剥がしてみると、そこには「穴」があります。此処にLEDを挿入実験。
意外や意外！！！
レンズの外側ギリの部分を照らし、その鋭角部分がレンズ効果を持ち、角度によって
は何倍にも増えて見えるのです。これは綺麗かも！
（〜〜Twin Tail 2もこの延長線の発想です、、、）
一旦穴を開け慣れちゃうと、もう恐い物はありませんネ(^_^;)。。。
| |
 |
| |

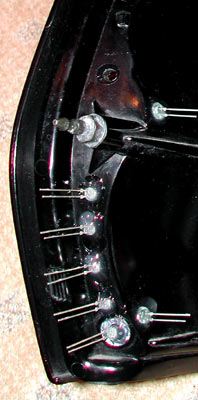

この角度を注目下さいね。
|
角度を考え「行け〜〜〜〜っ！！」ドリルでガンガン開けていきますそしてハンダ付け。。
30mAですが、10mAのCRDしか在庫はなく、３つパラるしかありませんでした。
2.3Vとの事は覚えていたのですが、点灯実験せずにそのままセッティングして失敗！
2V換算で５球はイケルと思ったのですが、ダメでした。やむなく１球オミット！

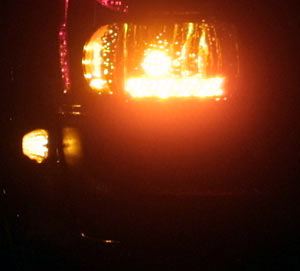

４球ですが綺麗でしょ！
 |
雨の中ですので雨滴も写ってます(^_^;)
|
・・・・・・２００３年 １１月
|
